ตัวอย่างการใช้งานฟังก์ชั่น 5-Axis Auto Tuning System Ⅱ

เพิ่มความแม่นยำในการขึ้นรูป5แกนในเครื่องแมชชีนนิ่งเซ็นเตอร์ให้สูงยิ่งขึ้น

ในการขึ้นรูปหลายพื้นผิวซึ่งเครื่องมือ(เทเบิ้ล)ถูกเอียงเป็นมุมต่างๆ และการปรับชดเชยกระทำแบบแมนนวลสำหรับความคลาดเคลื่อนทาง เรขาคณิต4ประเภท ความสูงของขั้นที่พื้นผิวขึ้นรูปสูงสุดจะอยู่ที่ 12µm หากปรับโดยใช้ 5-Axis Auto Tuning SystemⅡ ความสูงของขั้น
สูงสุดจะอยู่ที่ 3 µm และพื้นผิวขึ้นรูปส่วนใหญ่จะไม่มีขั้นให้เห็นเลย

ข้อมูลในแค็ตตาล็อกเป็นข้อมูลจริง แต่ไม่ใช่ค่ารับประกัน

ได้ผลดีแม้จะเป็นบริเวณรอบนอกของชิ้นงานขนาดใหญ่

ผลของความคลาดเคลื่อนทางเรขาคณิตมีแนวโน้มที่จะมากในบริเวณรอบนอกของเทเบิ้ลของเครื่องแมชชีนนิ่งเซ็นเตอร์ควบคุม5แกน
แต่แม้จะเป็นกรณีนี้ 5-Axis Auto Tuning SystemⅡ ก็ยังคงทำงานได้ดีและให้ผลลัพธ์ที่ดี

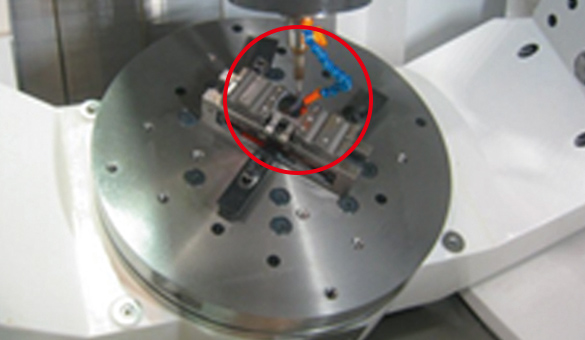

บริเวณใกล้จุดศูนย์กลางเทเบิ้ล

วิธีการเดิม
(ความคลาดเคลื่อนทางเรขาคณิต 4 ประเภท)

ความคลาดเคลื่อนที่พื้นผิวขึ้นรูป

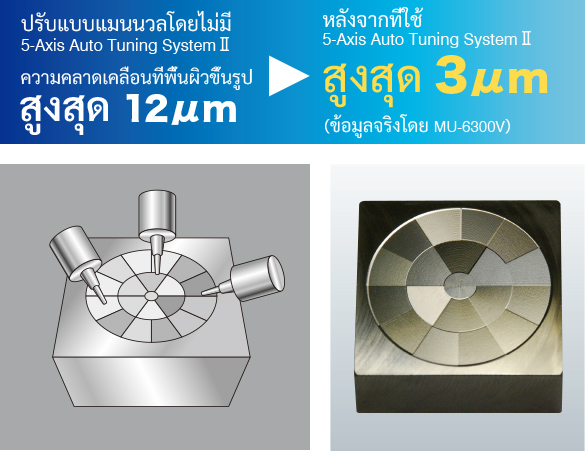

12μm

หลังจากที่ใช้
5-Axis Auto Tuning SystemⅡ
(ความคลาดเคลื่อนทางเรขาคณิต 11 ประเภท)

ความคลาดเคลื่อนที่พื้นผิวขึ้นรูป

3μm
(MU-6300V ข้อมูลจริง)

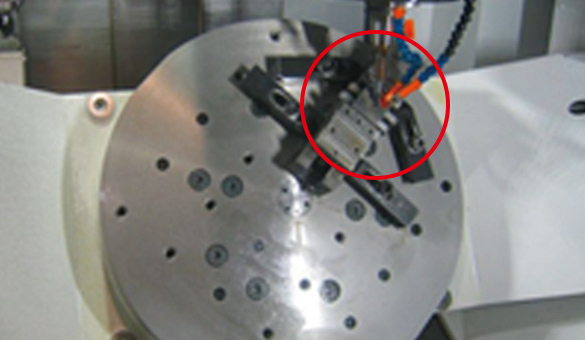

บริเวณรอบนอกของเทเบิ้ล

วิธีการเดิม
(ความคลาดเคลื่อนทางเรขาคณิต 4 ประเภท)

ความคลาดเคลื่อนที่พื้นผิวขึ้นรูป

15μm

หลังจากที่ใช้
5-Axis Auto Tuning SystemⅡ
(ความคลาดเคลื่อนทางเรขาคณิต 11 ประเภท)

ความคลาดเคลื่อนที่พื้นผิวขึ้นรูป

6μm
(MU-6300V ข้อมูลจริง)

หมายเหตุ: ข้อมูลในแค็ตตาล็อกเป็นข้อมูลจริง แต่ไม่ใช่ค่ารับประกัน

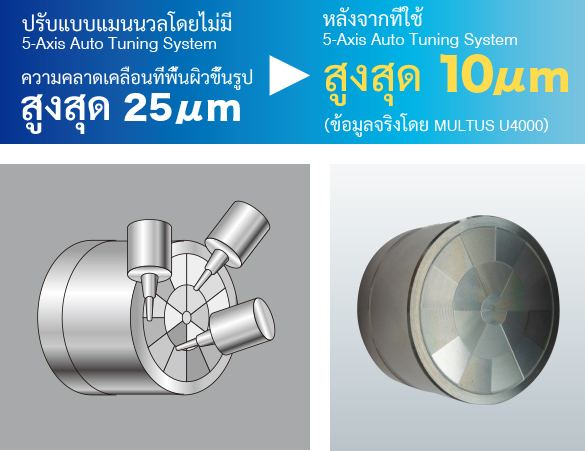

เพิ่มความแม่นยำในการขึ้นรูป5แกนในเครื่องจักรขึ้นรูปหลายภารกิจให้สูงยิ่งขึ้น

ในการขึ้นรูปหลายพื้นผิวซึ่งเครื่องมือถูกเอียงเป็นมุมต่างๆ สำหรับแต่ละพื้นผิว ความแม่นยำจะดีขึ้นหลังจากที่ใช้ 5-Axis Auto Tuning System

ข้อมูลในแค็ตตาล็อกเป็นข้อมูลจริง แต่ไม่ใช่ค่ารับประกัน

ยกระดับความแม่นยำของการขึ้นรูป5แกนขึ้นอีกระดับ

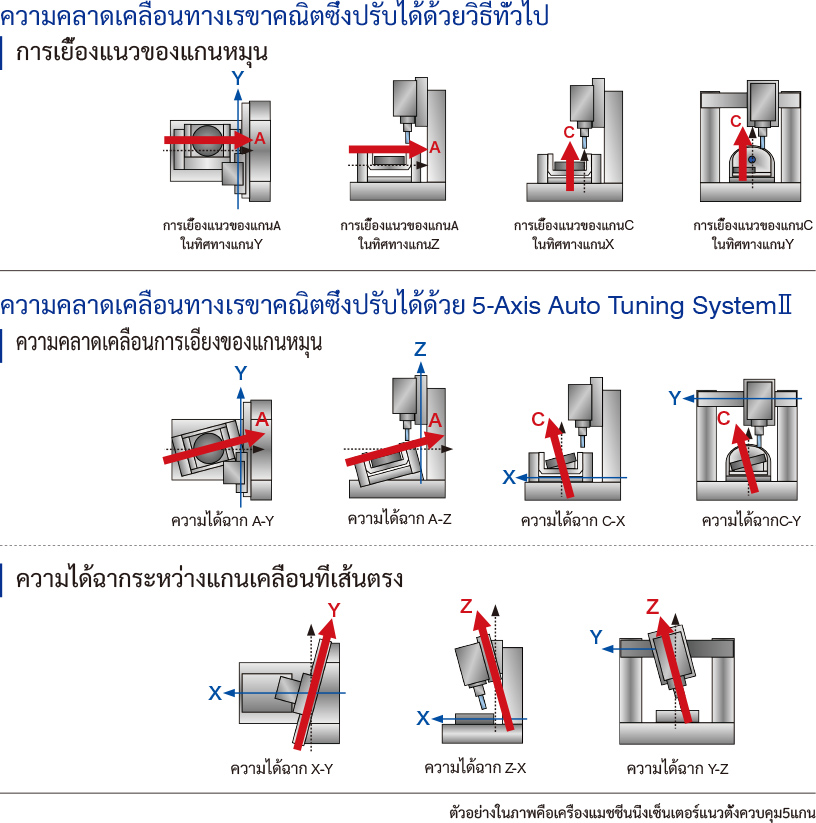

ปรับชดเชยความคลาดเคลื่อนทางเรขาคณิตได้สูงสุด 11 ประเภท

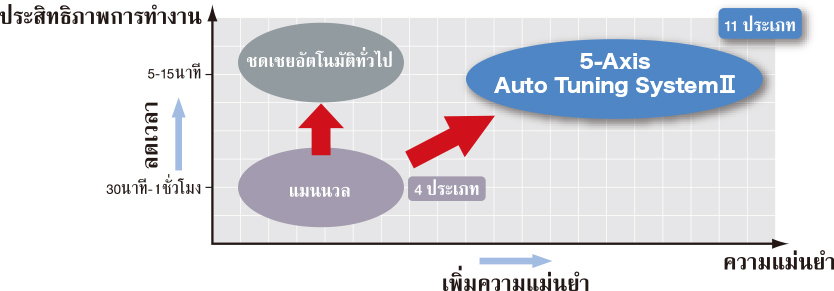

การปรับแบบแมนนวลเป็นงานที่น่าเบื่อและใช้เวลามากดังนั้นความคลาดเคลื่อนทางเรขาคณิตซึ่งชดเชยได้จึงถูก
จำกัดอยู่เพียง 4 ประเภท
ซึ่งเป็นความคลาดเคลื่อนเกี่ยวกับตำแหน่งศูนย์กลางของแกนหลักเท่านั้น นอกจากนี้
แม้ว่าฟังก์ชั่นปรับชดเชยอัตโนมัติทั่วไปจะสามารถช่วย
ย่นเวลาปรับลงได้ แต่ความแม่นยำที่ได้ก็เป็นเพียงระดับ
เดียวกับการปรับแบบแมนนวลท่านั้น
ส่วน 5-Axis Auto Tuning SystemⅡ นั้น เครื่องจักรจะปรับชดเชยความคลาดเคลื่อนทางเรขาคณิตได้สูงสุด 11 ประเภท

* 5-Axis Auto Tuning System สำหรับเครื่องจักรขึ้นรูปหลายภารกิจจะปรับชดเชยได้สูงสุด 10 ประเภท
