MULTUS U1000/U2000

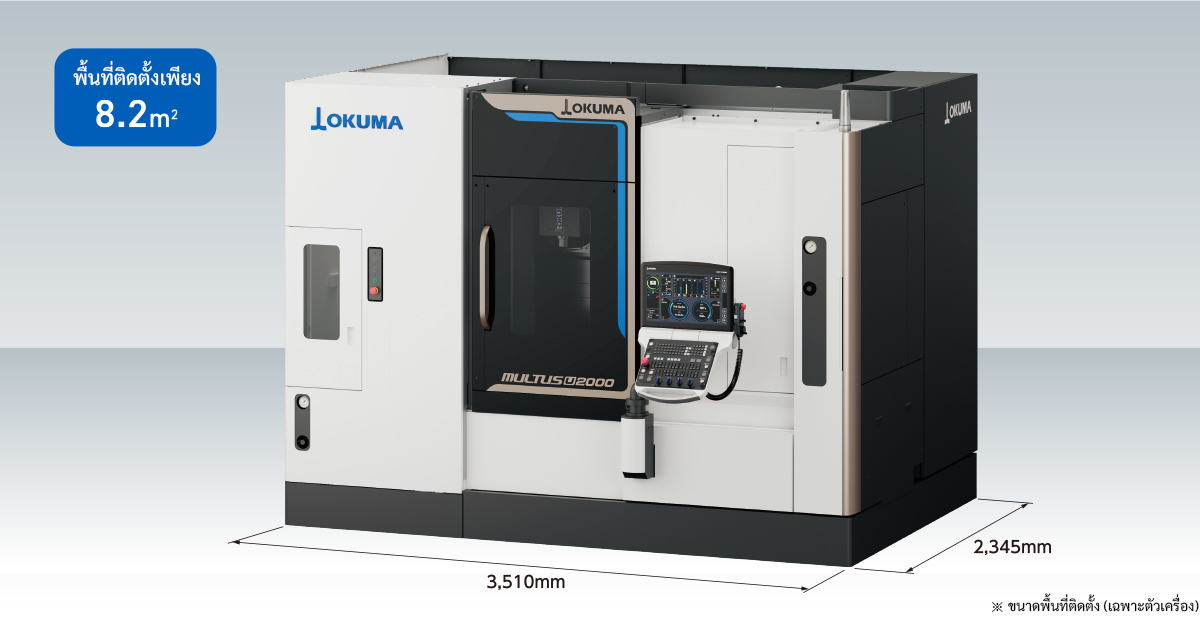

โซลูชั่นการผลิตที่รวมกระบวนการผลิตหลายขั้นตอนให้ทำงานต่อเนื่องได้ในเครื่องเดียวด้วยพื้นที่วางกะทัดรัด

รองรับการผลิตชิ้นงานที่มีความซับซ้อนแบบต่อเนื่องยาวนานด้วยระบบอัตโนมัติที่ปรับได้ตามรูปแบบการผลิต

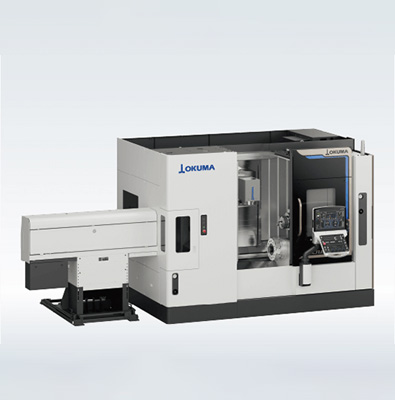

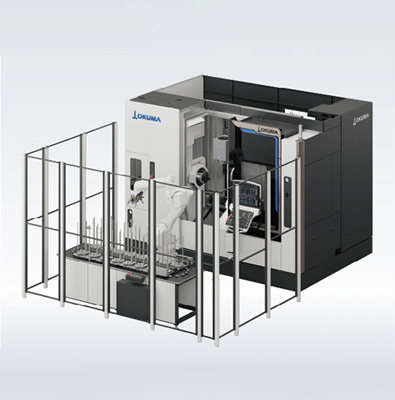

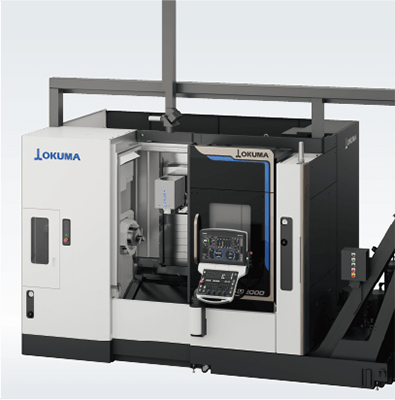

ด้วยการออกแบบโครงสร้างด้านหน้าที่แบนราบ และป้อมมีดที่ปรับมุมตั้งฉาก ทำให้สามารถเข้าถึงชิ้นงานได้ดีเยี่ยมชุดโรบ็อตที่สามารถติดตั้งใกล้ตัวเครื่องจักรได้ จึงใช้พื้นที่ติดตั้งน้อยรองรับโหลดเดอร์ บาร์ฟีดเดอร์ ช่วยสร้างความยืดหยุ่นและความสามารถในการปรับปรุงกระบวนการผลิตได้อย่างมีประสิทธิภาพ

ช่วยเพิ่มประสิทธิภาพการผลิตชิ้นงานรูปทรงซับซ้อนด้วยการขึ้นรูป 5 แกนที่ต้องการความแม่นยำสูง

เครื่องมัลติทาสกิ้ง MULTUS U1000 / MULTUS U2000 โดดเด่นด้วยโครงสร้างที่ทรงพลังแต่กะทัดรัด สามารถกลึงและกัดชิ้นงานซับซ้อนที่ต้องการความแม่นยำสูงได้พร้อมกันแบบ 5 แกน ยกระดับการผลิตด้วยแกน B ป้อมทูล H1 ที่เอียงองศาได้ และสปินเดิลแกน C ที่แข็งแกร่ง ควบคู่ระบบตรวจจับตำแหน่งสัมบูรณ์ รองรับการกัดกลึงงานซับซ้อนอย่างแม่นยำและเสถียรภาพสูงในเครื่องเดียว ช่วยลดเวลาการทำงาน เพิ่มประสิทธิภาพสูงสุดเมื่อเทียบกับการซื้อเครื่องกลึง และเครื่องแมชชีนนิ่งเซ็นเตอร์แยกกันลูกค้าสามารถนำโนว์ฮาวที่สั่งสมมาประยุกต์ใช้กับเครื่อง Multitasking ได้อย่างง่ายดาย ลดความสูญเปล่า เพิ่มศักยภาพการผลิตชิ้นงานที่หลากหลายได้ในขั้นตอนเดียว ช่วยเปลี่ยนผ่านจากวิธีฝการผลิตแบบเดิมที่แยกการผลิตไว้ในฝหลายขั้นตอนมาจัดการพร้อมกันในเครื่องเดียว เพิ่มความรวดเร็วในการผลิตได้อย่างราบรื่นตอบโจทย์ผู้ผลิตที่ต้องการเพิ่มประสิทธิภาพและความสามารถในการผลิตชิ้นงานซับซ้อนที่ต้องการความแม่นยำสูง เช่น เซมิคอนดักเตอร์ อุปกรณ์การแพทย์ ฯลฯ

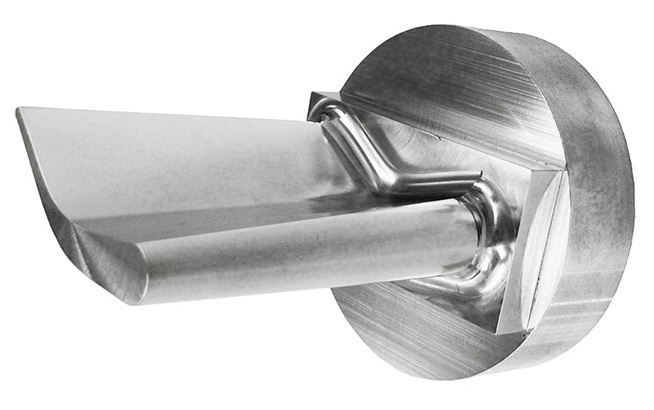

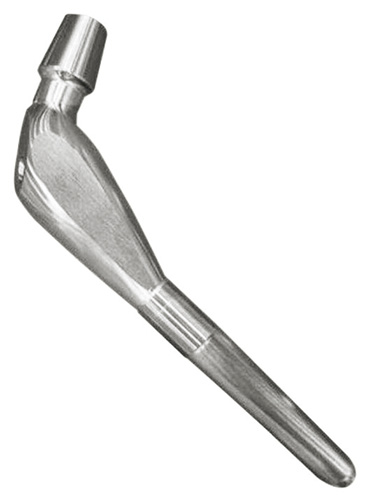

ชิ้นส่วนเครื่องจักรอุตสาหกรรม ใบพัดเทอร์ไบน์

ความแม่นยำสูงในการกำหนดตำแหน่ง

ความแม่นยำการเคลื่อนที่ในทิศทางไปกลับ
แกน X (ระยะเคลื่อนที่ 550mm)	1.0µm
แกน Y (ระยะเคลื่อนที่ 220mm)	1.4µm
แกน Z (ระยะเคลื่อนที่ 880mm)	1.9µm
แกน B (ระยะเคลื่อนที่ 240^°)	3.7วินาที
แกน C (ระยะเคลื่อนที่ 360^°)	2.2วินาที

ความแม่นยำสูงในการทำซ้ำ
แกน X (ระยะเคลื่อนที่ 550mm)	0.8µm
แกน Y (ระยะเคลื่อนที่ 220mm)	1.2µm
แกน Z (ระยะเคลื่อนที่ 880mm)	1.5µm
แกน B (ระยะเคลื่อนที่ 240^°)	1.0วินาที
แกน C (ระยะเคลื่อนที่ 360^°)	2.1วินาที

※ผลความแม่นยำจากการใช้งานจริง เครื่อง MULTUS U2000 Absolute Scale (ใช้วิธีการวัด ISO230-2)

※ค่าที่วัดได้คือ ผลการวัดค่าความแม่นยำของโรงงานโอคุม่าโดยวิธีทดสอบตามมาตรฐาน ISO230-2
ข้อมูลนี้ใช้สำหรับอ้างอิง ไม่ได้ใช้ในการรับประกันความแม่นยำ

เพิ่มประสิทธิภาพและความยืดหยุ่นสูงสุดโดยใช้ระยะเต็มสโตรก

สมรรถนะการกัดหนักที่ทรงพลังด้วยระยะแกน Y

มีพื้นที่ทำงานขนาดใหญ่ เหมาะที่สุดสำหรับชิ้นงานที่มีความซับซ้อนสูงที่ต้องทำมีลลิ่งหลายมุม
ออกแบบด้วยโครงสร้างเสาคู่ทรงพลังเคลื่อนที่ จึงใช้สโตรกแกน Y ได้เต็มพื้นที่ รองรับงานกัดหนักในแนวแกน Y ที่ต้องการความแม่นยำสูงได้ดีเยี่ยม

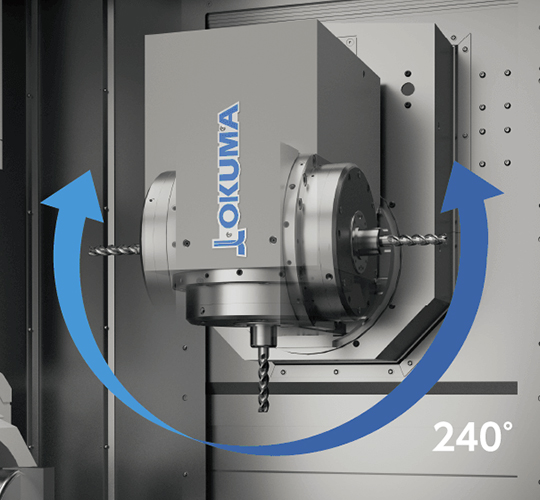

แกน B ที่เอียงองศาได้สูงสุด 240^°

หัวแกน B ที่หมุนได้ถึง 240^° ทำให้สปินเดิล และซับสปินเดิลมีพื้นที่ทำงานที่ต่อเนื่องและครอบคลุม
รองรับการตัดเฉือนที่ซับซ้อนแบบ 5 แกน ด้วยระบบขับเคลื่อนแกน B แบบ Roller Gear Cam ที่ล้ำสมัย ไร้การสั่นสะท้าน ขจัดปัญหา Backlash ได้อย่างสมบูรณ์

ควบคุมการกำหนดตำแหน่งแกน C ที่ละเอียดถึง0.0001^°

เมนสปินเดิล ซับสปินเดิลที่มาพร้อมแกน C ทั้งสองฝั่ง สามารถจับตำแหน่งองศาที่แม่นยำด้วยระบบควบคุมความละเอียดสูงที่ให้มาตั้งแต่เครื่องรุ่นมาตรฐาน สามารถผลิตชิ้นงานรูปทรงซับซ้อนได้อย่างแม่นยำโดดเด่นด้วยโครงสร้างที่ออกแบบระบบการยึดจับที่แข็งแกร่งรองรับงานกัดหนักโดยเฉพาะ จึงได้ทั้งประสิทธิภาพและความแม่นยำที่สม่ำเสมอ

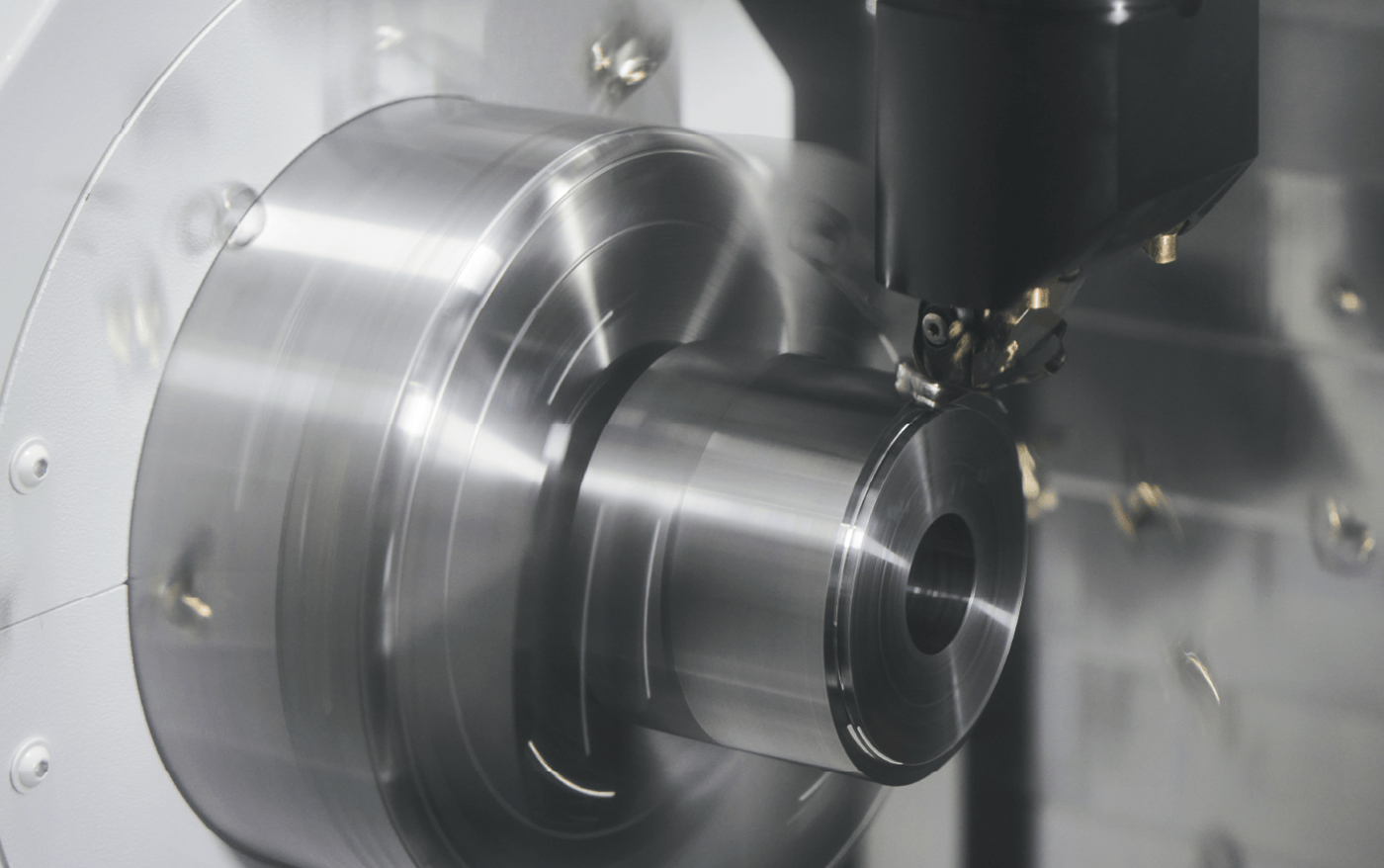

มอบประสิทธิภาพสูงสุดทั้งงานกลึงและงานกัด เหมาะที่สุดในการตัดเฉือนวัสดุที่แข็งและตัดยาก

งานกลึง (วัสดุชิ้นงาน S45C)

＜ค่าที่ทำได้จริง＞	3.0mm²
พื้นที่ตัดเฉือน

รองรับงานกัดหนัก		ดอกสว่าน
3.0mm²		ดอกสว่านถอดเปลี่ยนเม็ดมีดได้ ø40
ความเร็วตัด	150m/min	ความเร็วตัด	150m/min
ระยะกินลึก	6mm	อัตราการป้อน	0.24mm/rev
อัตราการป้อน	0.5mm/rev

นี่คือค่าวัดที่ได้จากการทดสอบจริง ลูกค้าอาจได้รับผลลัพธ์ที่ต่างกันขึ้นอยู่กับสเปคเครื่องจักร ชนิดทูล และเงื่อนไขการผลิต

งานมีลลิ่ง (วัสดุชิ้นงาน S45C)

＜ค่าที่ทำได้จริง＞	321cm³/min
ปริมาณการตัดเฉือน

ดอกเอ็นมิล		ดอกปาดหน้า
ดอกเอ็นมิล ø20 (7 ฟัน)		ดอกปาดหน้า ø50 (5 ใบมีด)
ความเร็วตัด	200m/min	ความเร็วตัด	300m/min
ระยะกินลึก×ความกว้าง	4×20mm	ระยะกินลึก×ความกว้าง	3×35mm
ความเร็วอัตราป้อนมีด	4,011mm/min	ความเร็วอัตราป้อนมีด	2,865mm/min
ปริมาณการตัดเฉือน	321cm³/min	ปริมาณการตัดเฉือน	301cm³/min
ดอกสว่าน		ดอกต๊าป
ดอกสว่านคาร์ไบด์ ø20		M20 P2.5
ความเร็วตัด	135m/min	ความเร็วตัด	35m/min
ความเร็วอัตราป้อนมีด	430m/min	ความเร็วอัตราป้อนมีด	1.393m/min

ช่วยเพิ่มประสิทธิภาพผลิตโดยลดเวลาหยุดรอเครื่อง

ลดเวลาการเปลี่ยนทูล (ATC)

ATC ARM ความเร็วสูง ช่วยลดเวลาการเปลี่ยนทูล
CTC min^*	6.0 วินาที
ช่วยลดเวลาเปิดปิดชัตเตอร์ ATC โดยใช้ "ชัตเตอร์ ATC แบบมอเตอร์ไฟฟ้า"
ความเร็วชัตเตอร์ ATC:	0.4 วินาที

*ใช้วิธีการวัดตามมาตรฐาน ISO 10791‑9 (2001) / JIS B 6336‑9

การทำงานของเครื่องจักรที่รวดเร็ว

ความเร็วอัตราป้อนมีดเร็ว	แกน X และ Z	50m/min
ความเร็วอัตราป้อนมีดเร็ว	แกน Y	40m/min
อัตราเร่งในการป้อนเร็วสูงสุด		0.5G

ข้อมูลพื้นฐาน

สเปคเครื่อง/รายการ		หน่วย	MULTUS U1000	MULTUS U2000
สมรรถนะ・ปริมาณ	ขนาดเส้นผ่านศูนย์กลางการตัดเฉือนสูงสุด	mm	ø650	ø650
สมรรถนะ・ปริมาณ	ความยาวการตัดเฉือนสูงสุด	mm	830	830
สปินเดิล	ความเร็วรอบสปินเดิล	min-1	6,000	5,000
	รูปทรงปลายสปินเดิล	–	ø140 แบบเรียบ	A2-6
	เส้นผ่านศูนย์กลางแบริ่ง	–	ø100	ø120
ป้อมมีด	รูปทรงชิ้นงาน	–	H1	H1
ป้อมมีด	จำนวนทูลที่ติดตั้งได้	–	ใช้ร่วมกัน L,M 1ชิ้น	ใช้ร่วมกัน L,M 1ชิ้น
แกนทูล	ความเร็วรอบ	min-1	12,000	12,000
ความเร็วอัตราป้อนเร็ว		m/min	X：50、Z：50、Y：40	X：50、Z：50、Y：40
ความเร็วอัตราป้อนเร็ว		min-1	C：200、B：30	C：200、B：30
ระบบเปลี่ยนทูลอัตโนมัติ	ประเภทหัวจับทูล (Chucks)	–	HSK-A63	HSK-A63
	ความจุทูล	ทูล	80	80
	ความยาวทูลสูงสุด	mm	250	250
มอเตอร์	เมนสปินเดิล	kW	11.5/7.5 (5นาที/ต่อเนื่อง)	22/15 (30นาที/ต่อเนื่อง)
มอเตอร์	ความเร็วรอบสปินเดิล	kW	16/11 (5นาที/ต่อเนื่อง)	22/15 (30นาที/ต่อเนื่อง)
ขนาดเครื่องจักร	ความสูงเครื่องจักร	mm	2,600	2,600
ขนาดเครื่องจักร	พื้นที่ในการ ติดตั้ง	mm	4,446 x 2,345	4,446 x 2,345
ข้อกำหนดเฉพาะ			Sub Spindle, ป้อมมีดด้านล่าง	Sub Spindle, ป้อมมีดด้านล่าง
